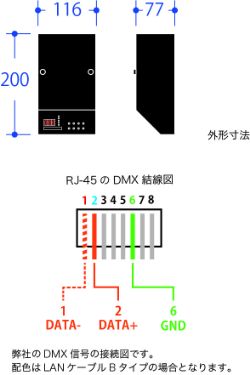

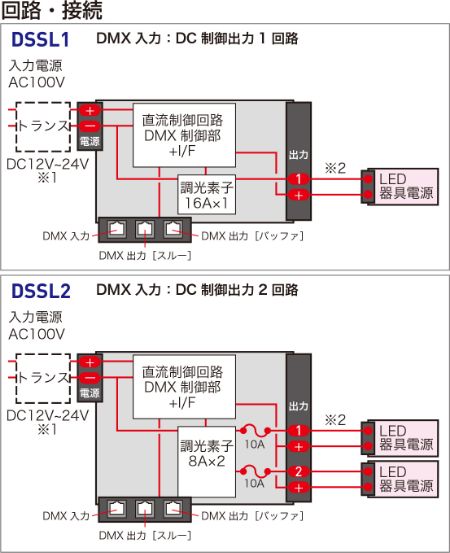

DSSL1/DSSL2
DMX信号対応のＤＣパワー制御用のディマーユニットです。
接続負荷の最大消費電力が16A×1回路、8A×2回路のバリエーションがあります。
| MODEL | DSSL | |
| 製品名称 | DSSL1 | DSSL2 |
| 製品コード | SU1016 | SU1017 |
| パワー部 | ||
| 入力電源・消費電力 | DC8V〜DC24V・1W | |
| 回路数 | 1回路 | 2回路 |
| 最大接続台数 | 16A | 8A |
| 保護回路 | DC電源の保護回路 | ヒューズ 10A |
| コントロール部 | ||
| 制御チャンネル | 1ch | 2ch |
| 入力 | DMX パワーユニット動作 | |
| DMX 出力 | DMXスルー+バッファ | |
| 出力信号 | PWM信号 DC8〜24V | |
| アドレス設定 | 回路毎1〜512設定可 | |
| 仕様 | ||
| 信号ケーブル | カテゴリ 5/6 ストレートケーブル | |
| 使用周囲温度 | 5°C〜35°C | |
| 使用周囲湿度 | 45%〜85% 結露無きこと | |
| 仕上げ | 黒塗装 | |
| 質量 | 約1.5kg | |
| 内部写真 | JPG | JPG |
| 仕様書 | DXF / PDF | DXF / PDF |
| 取扱説明書 | ||
| カタログページ | 47P48P/PDF | |
DSSL4 Ver.2［新製品］
DMX信号対応のDCパワー制御用のディマーユニットです。
4ch対応のDSSL4Ver.2はRGBW等のカラーライティングに最適です。
| MODEL | DSSL4 Ver.2 | |
| 製品名称 | DSSL4 Ver.2 | |
| 製品コード | SU1037 | |
| パワー部 | ||
| 入力電源 | DCV12〜24V | |
| 回路数 | 4回路 | |
| 最大接続台数 | 最大2A/1回路 | |
| 保護回路 | DC電源の保護回路 | |
| コントロール部 | ||
| 制御チャンネル | 4ch | |
| 入力 | DMX 512 | |
| DMX 出力 | DMXスルー | |
| 出力信号 | PWM信号［1 kHz］ DC24V | |
| アドレス設定 | 1〜512設定可/4ch連続設定 | |
| 出力特性 | ソフト/ダイレクト［切り替え付き］※ | |
| 仕様 | ||
| 信号ケーブル | カテゴリ 5/6 ストレートケーブル | |
| 接続台数 | 最大20台/総延長200m以内 | |
| 使用周囲温度 | 5°C〜35°C | |
| 使用周囲湿度 | 45%〜85% 結露無きこと | |
| 仕上げ | シルバー塗装 | |
| 質量 | 約0.4kg | |
| 仕様書 | DXF / PDF | |
| 取扱説明書 | ||
| パンフレット | ||
