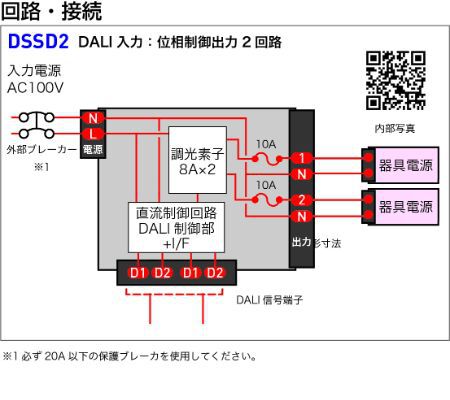

DSSD
DALI信号対応の位相制御調光のディマーユニットです。
| MODEL | DSSD2 | ||
| 製品コード | SU1033 | ||
| 入力電源・消費電力 | AC100V 50/60Hz 単相2線 | ||
| 電圧変動 | ±10% | ||
| 入力信号 | DALI2 | ||
| 回路数 | 2回路 | ||
| 最大許容電流 | 8A | ||
| 使用実効電流 / 1回路あたり | |||
| 白熱灯調光 | 8A 以内 | ||
| LED調光 | 6A 以内 | ||
| トランス調光 | 6A 以内 | ||
| パネル操作 | 強制点灯スイッチ付 | ||
| 保護回路 | 外部20A以下のブレーカー［別途］ | ||
| 使用周囲温度 | 5°C〜35°C | ||
| 使用周囲湿度 | 45%〜85% 結露無きこと | ||
| 仕上げ | 黒塗装 | ||
| 質量 | 約1.5kg | ||
| 内部写真 | JPG | ||
| 仕様書 | = | ||
| 取扱説明書 | = | ||
| カタログページ | 51P52P/PDF | ||

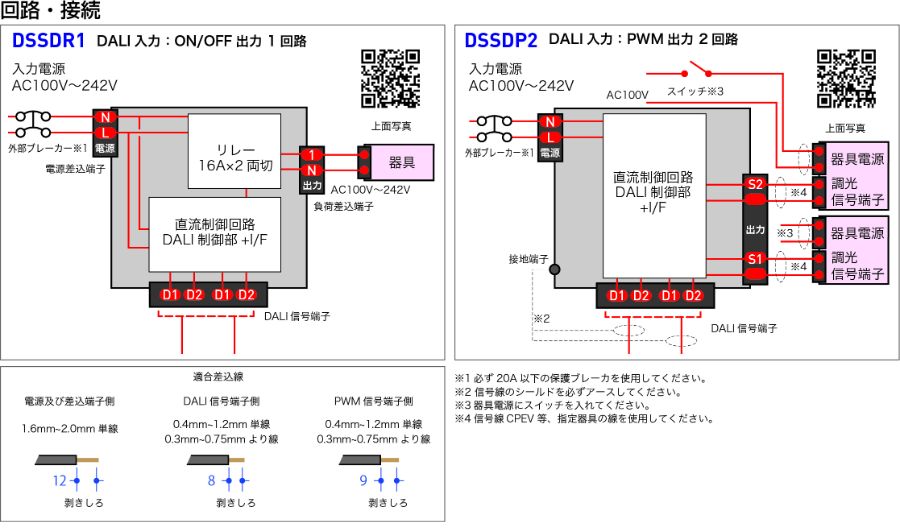

DSSDR/DSSDP
DALI信号対応のON/OFFとPWM信号のディマーユニットです。
| MODEL | DSSDR1 | DSSDP2 | ||||
| 製品コード | SU1034 | SU1035 | ||||
| 入力電源 | AC100V-242V 50/60Hz 単相2線 | |||||
| 電圧変動 | ±10% | |||||
| 消費電力 | 最大6W | -- | ||||
| 入力信号 | DALI2 | |||||
| 出力 | ON/OFF［リレー両切り］ | PWM | ||||
| 1回路 | 2回路［器具最大50台］ | |||||
| 最大許容電流 | 16A | PWM［信号容量合計250mA］ | ||||
| 使用実効電流 / 1回路あたり | ||||||
| 白熱灯調光 | 16A 以内 | -- | ||||
| LED調光 | 12A 以内 | -- | ||||
| トランス調光 | 12A 以内 | -- | ||||
| パネル操作 | 強制点灯スイッチ付 | |||||
| 保護回路 | 外部20A以下のブレーカー ［別途］ |
-- | ||||
| 使用周囲温度 | 5°C〜35°C | |||||
| 使用周囲湿度 | 45%〜85% 結露無きこと | |||||
| 仕上げ | 鋼板 ：酸化クロメートメッキ | |||||
| 質量 | 約0.6kg | 約0.6kg | ||||
| 上部写真 | JPG | JPG | ||||
| 仕様書 | = | |||||
| 取扱説明書 | = | |||||
| カタログページ | 52P/PDF | |||||
