DSSP

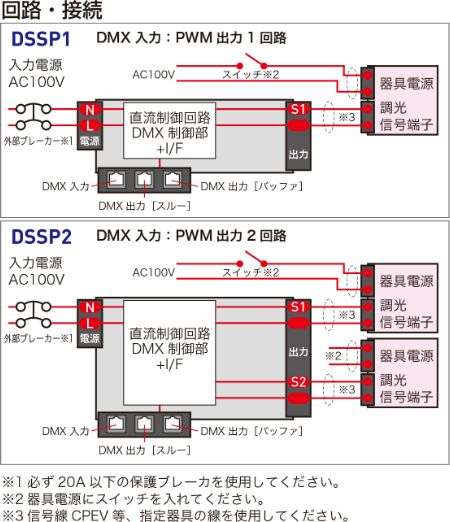

DMX信号入力、PWM信号出力のディマーユニットです。
最大接続台数が1回路50台、2回路合計50台、のバリエーションがあります。
| MODEL | DSSP | |
| 製品名称 | DSSP1 | DSSP2 |
| 製品コード | SU1013 | SU1014 |
| パワー部 | ||
| 入力電源・消費電力 | AC100V 50/60Hz 単線相2線・4W | |
| 電圧変動 | ±5% | |
| 回路数 | 1回路 | 2回路 |
| 最大接続台数 | 50台 | |
| 保護回路 | 外部20A以下のブレーカー | |
| コントロール部 | ||
| 制御チャンネル | 1ch | 2ch |
| 入力 | DMX パワーユニット動作 | |
| DMX 出力 | DMXスルー+バッファ | |
| 出力信号 | PWM DC10V 1kHz 250mA | |
| PWM信号保護回路 | ポリスイッチ 0.4A | |
| アドレス設定 | 回路毎1〜512設定可 | |
| 仕様 | ||

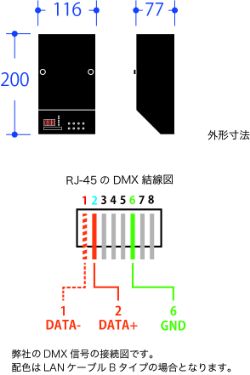

| 信号ケーブル | カテゴリ 5/6 ストレートケーブル | |
| 使用周囲温度 | 5°C〜35°C | |
| 使用周囲湿度 | 45%〜85% 結露無きこと | |
| 仕上げ | 黒塗装 | |
| 質量 | 約1.5kg | |

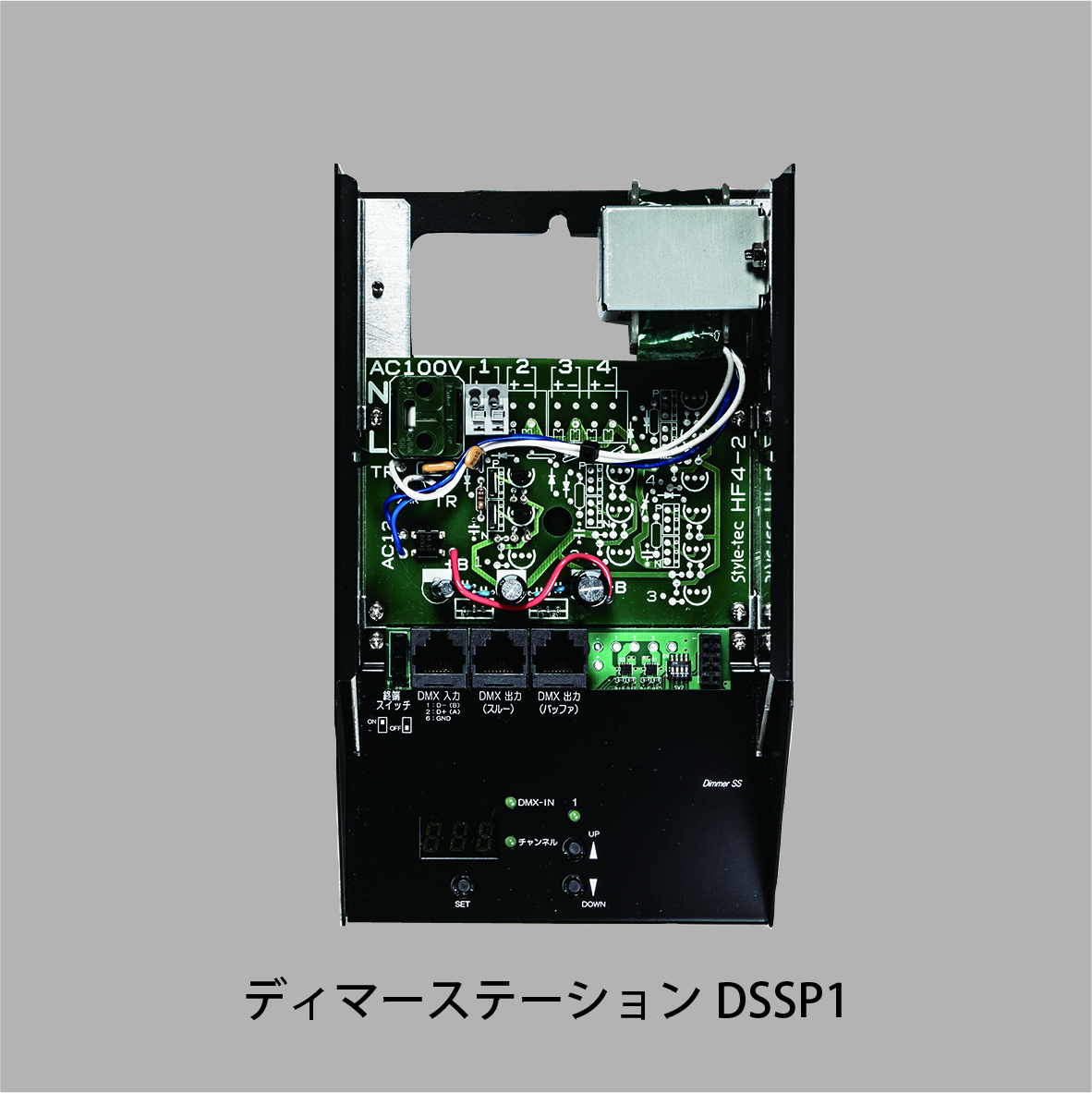

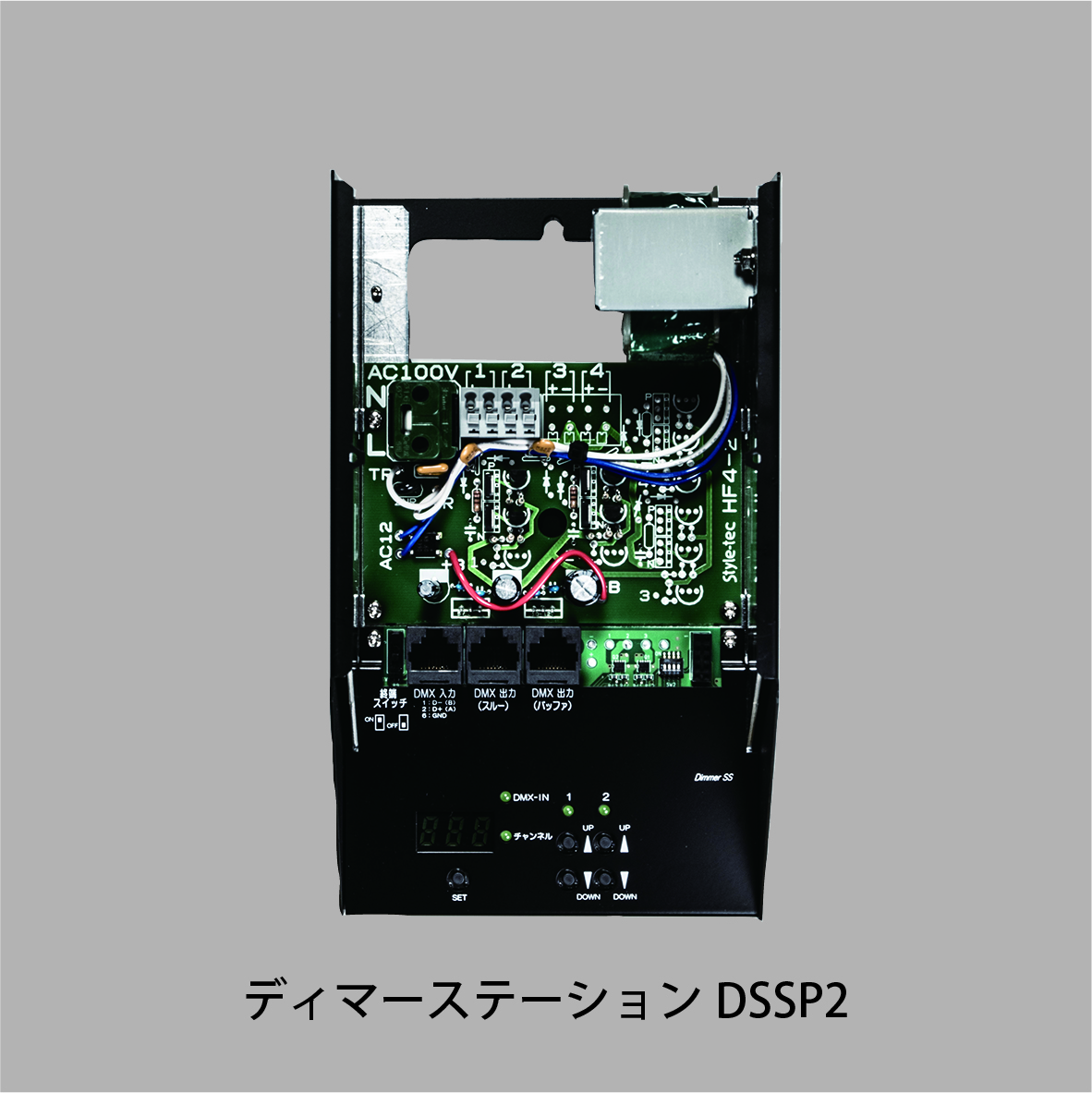

| 内部写真 | JPG | JPG |
| 仕様書 | DXF / PDF | DXF / PDF |
| 取扱説明書 | ||
| カタログページ | 47P48P/PDF | |
ディマーステーション
DXFファイルのダウンロードは、右クリックから 名前を付けてリンク先を保存でダウンロードしてください。
